適用范圍

　　MRB65S-63帶分勵脫扣斷路器（以下簡稱斷路器），具有智能分離脫扣功能，適用
于交流50Hz（或60Hz），額定工作電壓為230/400V、額定電流至63A的線路中，對線路進行
遠距離控制分斷或自動信號控制分斷，同時對線路起過載和短路保護的作用，也可以作
為線路的不頻繁操作轉換之用、目前，廣泛應用于IC卡預付費電度表配套使用來控制線
路的通斷。

　　 斷路器符合GB10963.1、GB14048.2、IEC60898-1標準。
　　 正常工作條件和使用環境
　　 正常工作條件
　　 周?chē)�空氣溫�?br /> 　　 周?chē)�空氣溫度上限�?40℃，下限為-5℃，24h內其平均值不超過+35℃。
　　 海拔
　　 安裝地點海拔不超過2000m。
　　 大氣條件
　　 濕度
　　 安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%，在較低的溫度下可允
許有較高相對濕度，最濕月的月平均溫度不超過+25℃，該月的平均最大相對濕度不超
過90%，并考慮到因溫度變化發生在產品上的凝露情況。
　　 污染等級
　　 斷路器污染等級為2級
　　 安裝條件
　　 安裝類別
斷路器安裝類別為ⅡI類
　　 安裝型式采用TH35-7.5型鋼安裝軌安裝。
主要規格及技術參數
　　分類
　　按極數分：1 P+N、3P+N
　　按瞬時脫扣類型分：
　　C型：照明保護型斷路器
　　D墊：動力保護斷路
　　主要技術參數
　　額定工作電壓Ue (V)：1 P+N：230：3P+N: 400:
　　額定電流I n(A)：6、1 0、1 6、20、25、32、40、50、63
　　額定控制電源電壓Us (V)：230：
　　額定輔助電路電壓Usn (V)：230：
　　斷路器的智能分勵脫扣延時時間為：0. 5s≤t≤2s（延時型），t<O.1 s（瞬
時型）：
　　額定運行短路分斷能力lcs:(6“40A) 6000A，(50“63A) 4500A。過電流保護特性

過電流保護特性

智能分勵脫扣動作特性

斷路器的工作電壓為70%～110%Ue范圍內的任何值時，切斷控制電源電壓后，斷路器應
能可靠分斷，在斷路器的額定工作電壓下切斷控制電源電壓，斷路器應能可靠分斷，斷路器
的智能分勵脫扣時間為：0. 5s≤t≤2s（延時型），t<0. 1s（瞬時型）
絕緣強度
斷路器能承受交流50Hz、2000V的試驗電壓，歷時1min無擊穿或閃絡(luò )現象。
機械電氣壽命
機械電氣壽命：4000次
分勵脫扣壽命：2000次

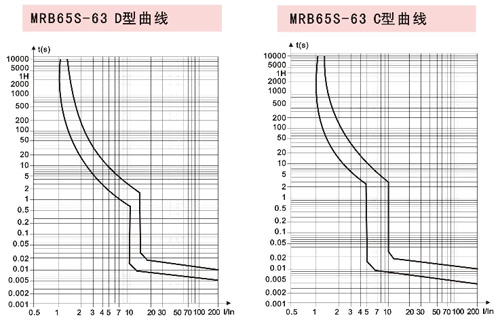

過電流脫扣特性曲線見圖

產品主要結構和工作原理

結構
　　本斷路器由MRB65-63小型斷路器和智能分勵脫扣器組裝而成。
　　本斷路器主要由操作機構、短路瞬時脫扣器、過載延時脫扣器、觸頭滅弧系統、分勵脫
扣器和絕緣外殼組成。
　　斷路器的智能分勵脫扣器主要由信號輸入端口、信號電壓檢測電路、動作機構分勵線圈
等組成，檢測線路中，裝有壓敏電阻吸收過電壓來保護電路。智能分勵脫扣器的推桿與斷路
器的脫扣器相配合，實現斷開線路。

工作原理

　　使用時通過信號輸入端口給斷路器的智能分勵脫扣器極加上控制電壓，即信號電壓（可
由遠端控制線路提供），然后將斷路器手柄推向閉合位置，通過操作機構帶動觸頭向靜觸頭
運行并與靜觸頭可靠接觸，并接通線路。巖線路發生過載故障時，過載電流使熱雙金屬元件
彎曲，過載脫扣器動作，推動鎖定機構復位，實現分斷功能。當因為某種需要，必須立即切
斷線路時，可以通過遠程控制系統斷開控制電壓，此時信號電壓檢測電路得到信號后，對分
勵線圈輸出電壓信號，推動整個分勵線圈動作，并同時帶動鎖定機構復位，實現分斷功能。
因此，該產品在不同的線路狀態下，均能達到分斷
的目的。

外形尺寸和安裝尺寸

外形及安裝尺寸

安裝尺寸軌尺寸

安裝尺寸及維修

　　安裝
　　安裝及從包裝盒中取出安裝導軌，將安裝導線一端的方形接線片插入斷路器底部
的控制電壓接口的卡牢。安裝時，將斷路器的止動件向下拉，然后將斷路器置于安裝軌
上，再將止動件向上推使斷路器固定在安裝軌上，不得松動，脫落。當需要拆下斷路器
時，只須用螺絲刀將止動件接下便可輕松取下。
　　根據斷路器的額定電流選擇合適的導線將斷路器接于線路中，導線的截面積見
表3，接線時用螺絲刀將導線緊固在斷路器的接線座內，擰緊力矩應≥2．ON．m
　　與斷路器額定電流相匹配應連接銅導線標稱截面積見

　　根據使用需要將斷路器控制電壓接口與控制電源的相線連接：
　　對于IC卡預付費電度表的用戶，只須將斷路器的控制電壓接口處引出的安裝導線與IC卡
預付費電度表的相線輸出端連接。
　　對于遠程控制的用戶，應先將控制按鈕或其它控制元件與控制電源的相線連接，然后
再將斷路器控制電壓接口處引出的安裝導線與控制按鈕或其它控制元件連接即可。

使用與維修

　　使用前應先檢查斷路器的安裝是否正確可靠，然后使遠程控制按鈕或其它控制元件閉合或
使IC卡預付費電度表的相線輸出端的電壓正常，即應確保斷路器的控制電壓接口處的電壓在
70%～110%Us范圍內，向上推動斷路器的手柄使手柄處于ON位置，此時斷路器閉合已經投入正
常使用。
　　在使用過程中，如出現下列情況斷路器均將自動脫扣：
　　負載線路出現短路或過載時
　　IC卡預付費電度表切斷斷路器的控制電壓時
　　使用控制按鈕或其它控制元件切斷斷路器的控制電壓時斷路器在使用過程中，出現障礙
時，應先切斷工作電源電壓和控制電壓后進行檢查，如果屬于線路故障、接線錯誤或接線處
松動等情況，用戶可自行排除，如果屬于斷路器本身的故障，應及時更換、卸下后送制造廠
進行維修，嚴禁用戶自行拆開斷路器進行整理。

注意事項

　　選擇斷路器時，應注意使斷路器的額定電流規格與實際負載相匹配，否則將無法正常使
用。
　　進行安裝時，應注意不可將斷路器的進線端與出線端反接，也不可將斷路器的相線與零
線反接，否則將損壞斷路器。
　　安裝是，必須按6.1.3正確選擇導線和壓緊接線座螺釘，如果導線截面積過小或擰緊力矩
　　太小都將可能導致斷路器溫升過高而產生誤動作，甚至損壞斷路器。

訂貨

　　訂貨時要標明下列內容：
　　產品型號和名稱。如：MRB65S-63帶分勵脫扣斷路器
　　額定電流，如：C40A
　　極數，如：1 P+N
　　訂貨數量，如：50臺
　　訂貨舉例，如：MRB65S-63帶分勵脫扣斷路器C40A、1 P+N、50臺。
