適用范圍

　　MRB65LE-50系列漏電斷路器適用于交流50/60Hz額定電壓?jiǎn)螛O兩線，兩級230V，三極、三極四線、四級400V，額定電流至50A線路中，當人身觸電或電網泄漏電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全，同時可以保護線路和電動機的過載或短路，亦可作為線路的不頻繁轉換及電動機的不頻繁起動之用。
　　本產品符合：l EC61 009-1和GB16917.1 GB16917. 22標準

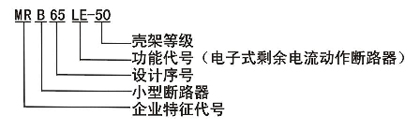

型號及其含義

主要規格及技術參數

主要規格

按額定電流分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A。

按額定剩余動作電流分：0. 03A、0.1、0.3。

按極數和電流回路分；

單極兩線剩余電流動作斷路器；

兩極剩余電流動作斷路器；

三極剩余電流動作斷路器；

三極四線剩余電流動作斷路器；

四極剩余電流動作斷路器。

按瞬時脫扣器的型式分：C型(51 n—l01 n)、D型(1 0I n～1 4l n)

技術參數

額定短路能力lcn

額定剩余接通和分斷能力I△m：2000A
額定剩余不動作電流l△no:0.51△n：
剩余電流動作分斷的時間

注：a、5A、10A、20A、50A、100A、200A、500A的試驗對大于過電流瞬時掊扣范圍下限的電流值不進行試驗。b、在l△t等于C型和D型的過電流瞬時脫扣范圍下限的電流時進行試驗

過電流保護特性

機械電氣壽命

電氣壽命：4000次，COSΦ=O. 85～0.9
機械壽命：10000次，
操作頻率：In≤25A，240次／小時：In>25A，1 20次／小時。
絕緣耐沖擊電壓性能
各極連接在一起與中性極之間能承受峰值為6000V的沖擊電壓：
各極與中性極連接在一起和金屬支架之間能承受峰值為8000V的沖擊電壓：
剩余電流動作斷路器在峰值電流為200A +'oo%沖擊電流和峰值電壓為2.5 ~/7Un
浪涌過電壓具有承受能力，且不引起誤動作。

脫扣特性曲線

結構特點

　　MRB65LE-50系列漏電斷路器由MRB65-63高分斷小型斷路器和漏電脫扣器拼裝而成，漏電斷路器系電流動作型電子式漏電斷路器，主要由零序電流互感器，電子組件板，漏電脫扣器及帶有過載和短路保護的斷路器組成

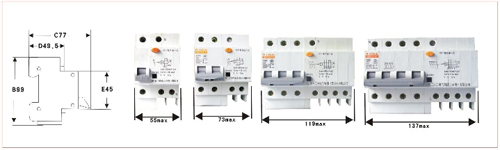

外形及安裝尺寸 MRB65LE-50安裝尺寸
