概述

◆介紹
    XGN15-12系列SF6組合式、金屬密封開關柜已通過中國國家高壓電器質量監檢驗中心—西高所的型式試驗。
    選用的開關裝置包括:
    負荷開關，斷路器，隔離開關
    XGN15-12系列產品，柜體結構合理緊湊，體積小，安裝方便，操作靈活簡便，運行安全穩定，免維護，廣泛用于10kV供配電系統。
    柜體實際尺寸為:375, 500, 750mm寬，1400, 1600, 1805mm高，980mm深。
    所有控制功能元件集中在正面操作板上，柜內可根據需要配備避雷器，CT、PT、繼電器、線圈、儀表等附件。

◆標準
    中國GB標準:GB3804,GB3906，GB11022
    中國標準:DL/T404
    IEC標準：IEC298，265，129，694，420

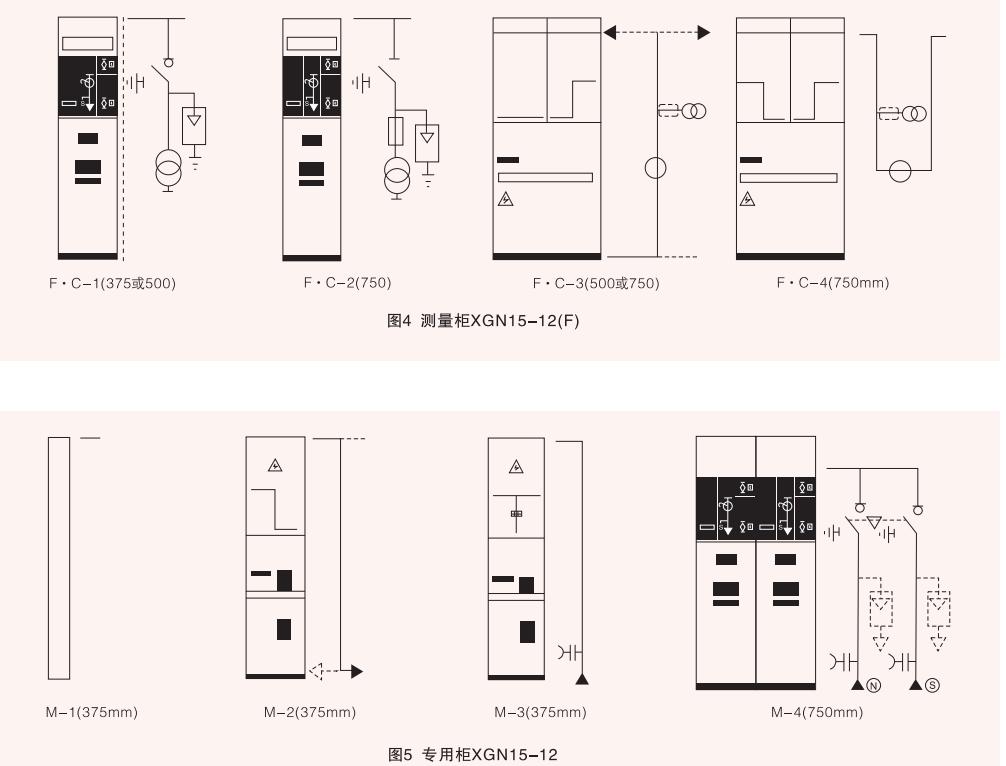

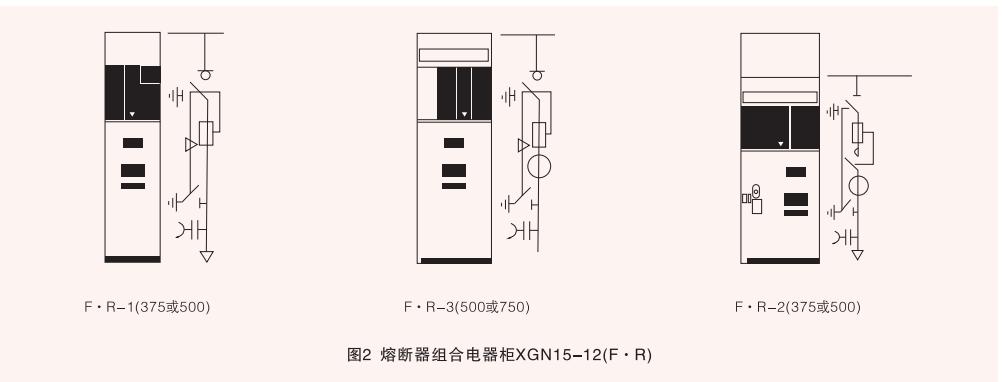

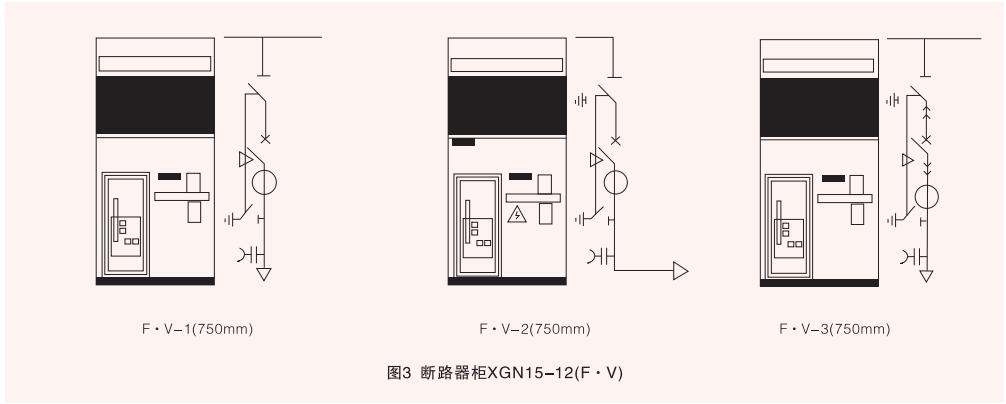

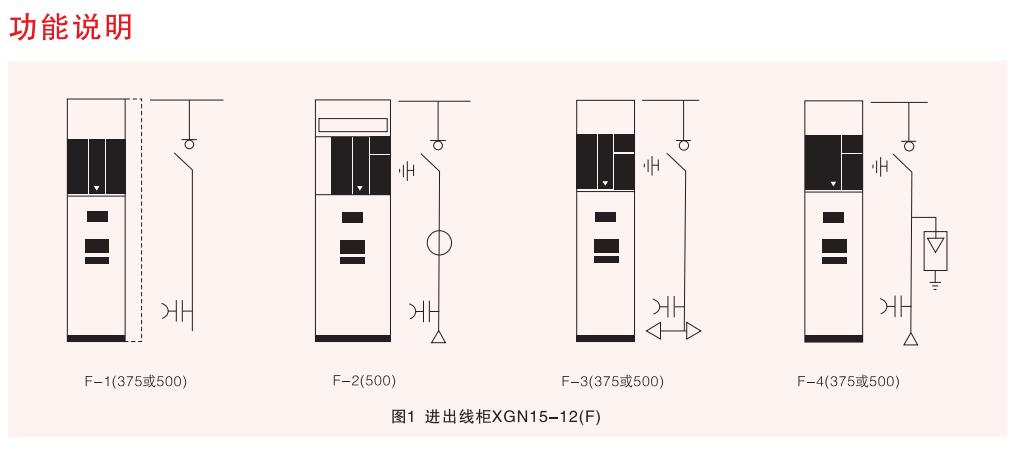

◆主要柜型
    I型柜，ABB原裝進口SFL型/SFG型SF6負荷開關組件組裝單元。
    II型柜，F(xiàn)LN36型SF6負荷開關組件組裝單元。
    Ⅲ型柜，UFS型SF6負荷開關上、下模塊搭建單元

使用環境條件

◆溫度:
  儲存時:-40℃到+70℃
  工作時:-15℃到+40℃
  低于-15℃，請與我們聯系;
◆海拔:不超過1000m;
◆濕度:相對濕度日平均值不大于95%.月平均值不大于90%;
◆飽和蒸汽壓日平均值不大于2.2Kpa，月平均值不大于1.8Kpa;
◆周?chē)諝鉀](méi)有明顯地受到塵埃、煙、腐蝕性和可燃性氣體、蒸汽或鹽霧的污染;
◆外絕緣耐污穢等級為“級、無經常性的劇烈震動。

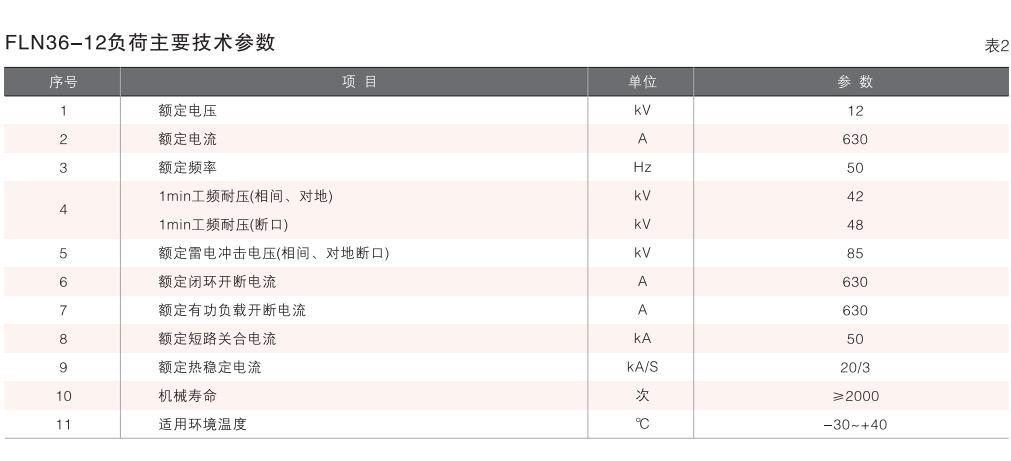

主要電氣特性

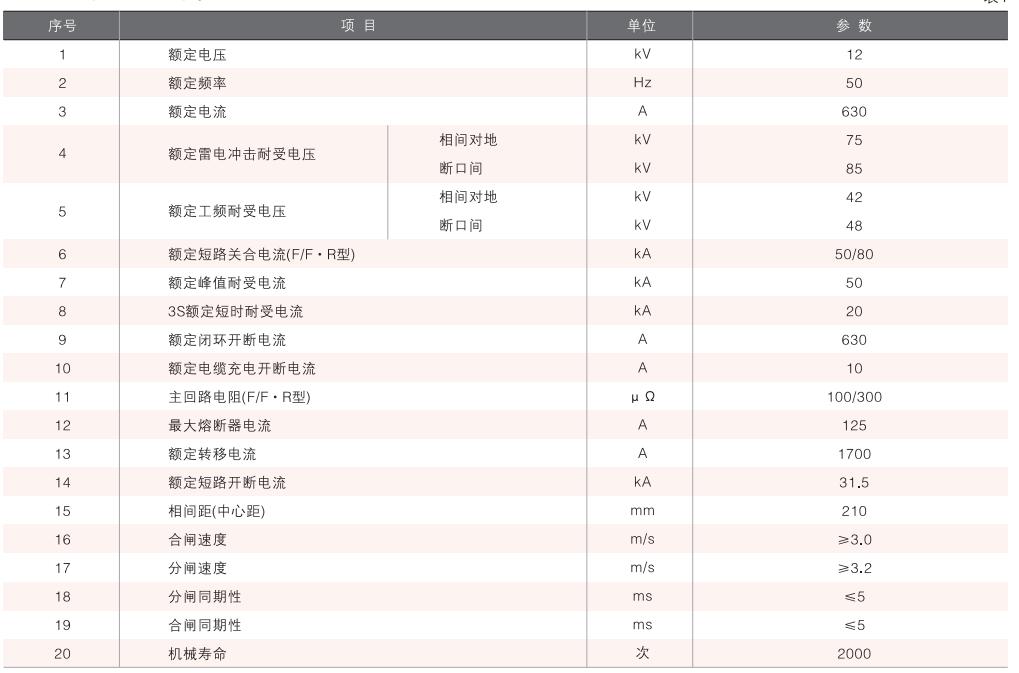

真空開關柜主要技術參數

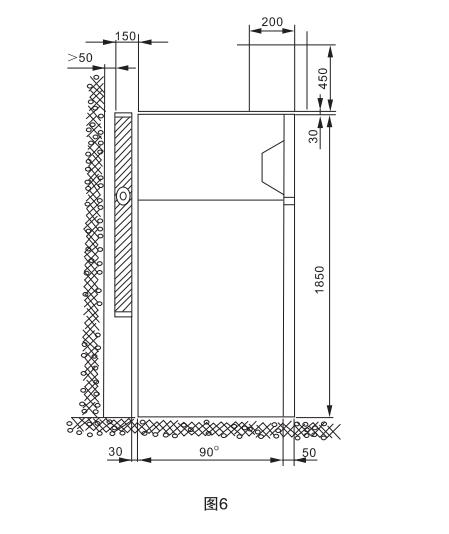

接線要求及尺寸

◆通過制作電纜頭端子，進行三芯電纜的接線。
◆通過電纜溝或底座，在底部接線。

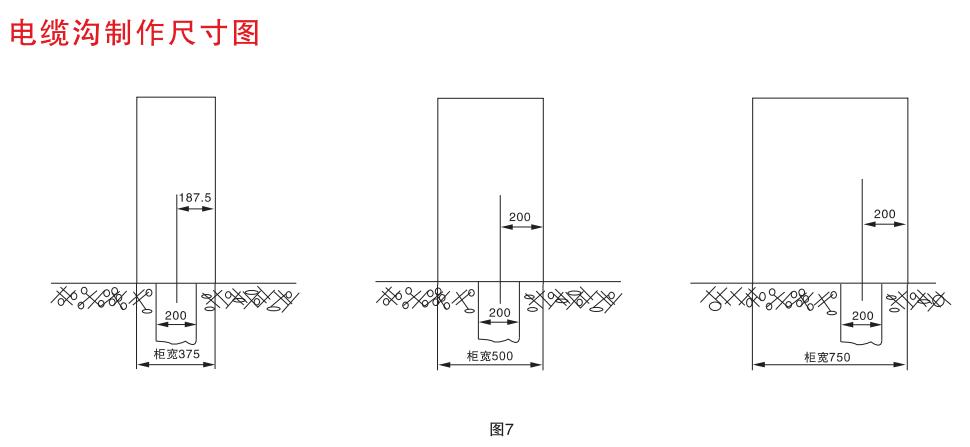

◆基礎及電纜溝尺寸要求:

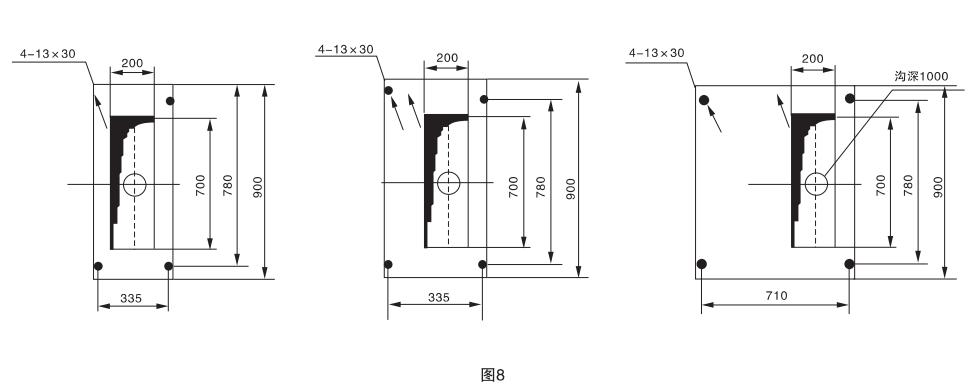

◆礎選用L50*50*5角鋼或18槽鋼及以上型鋼制作;寬度900mm，長度以柜體組合尺寸確定;電纜溝寬度不小于600mm,深度不小于800mm。

訂貨須知

◆訂貨時須提供下列資料:

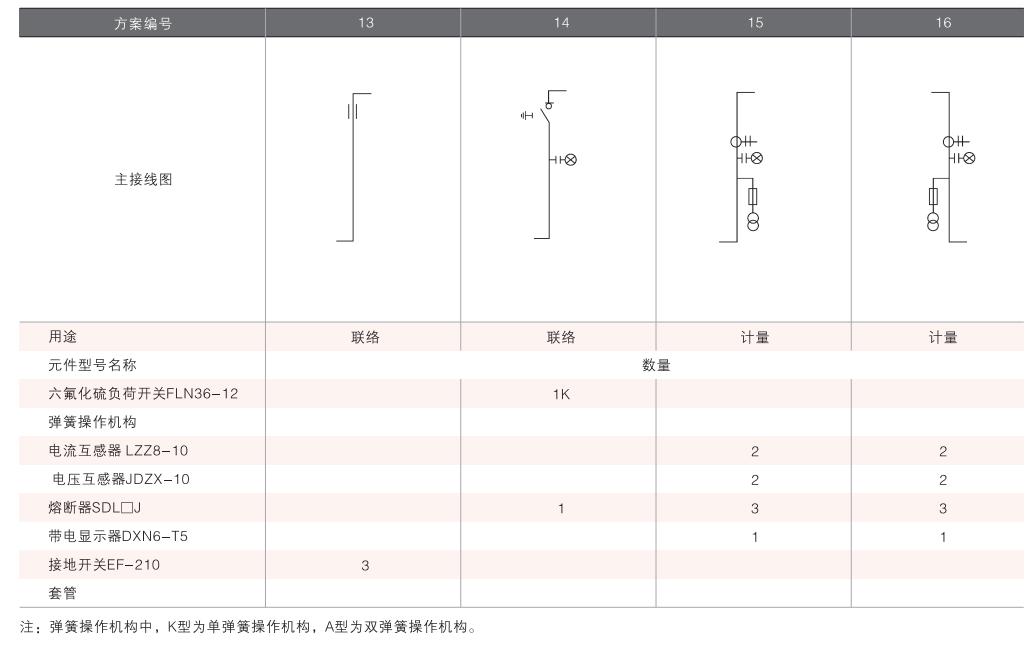

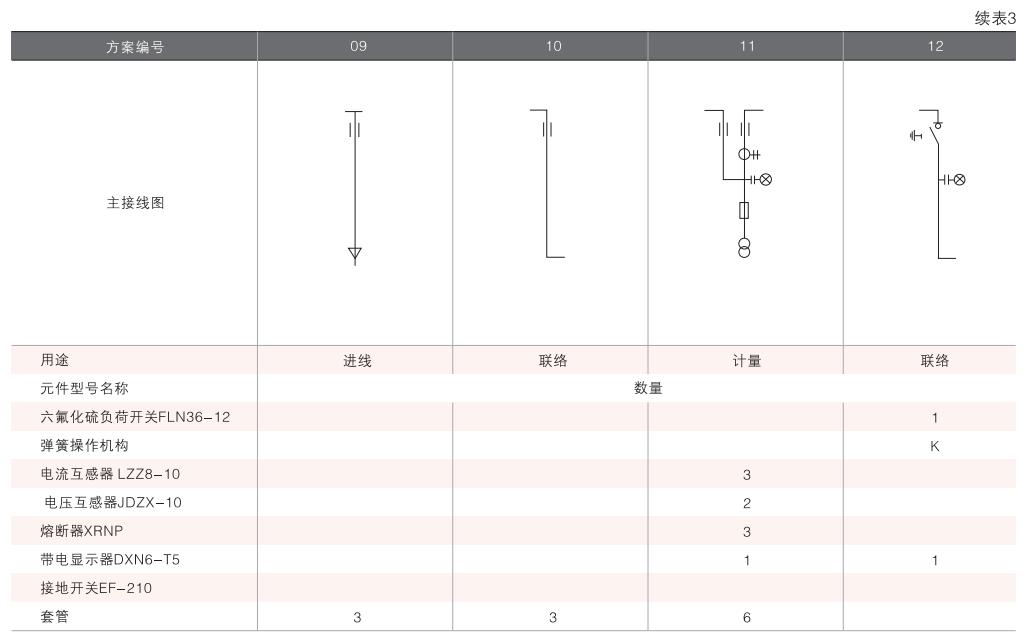

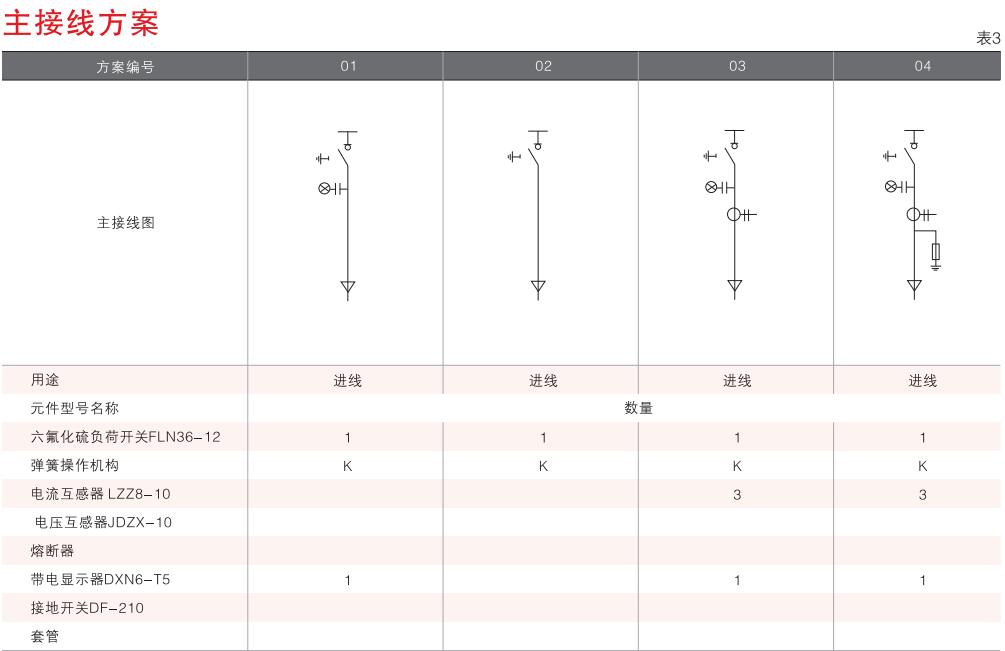

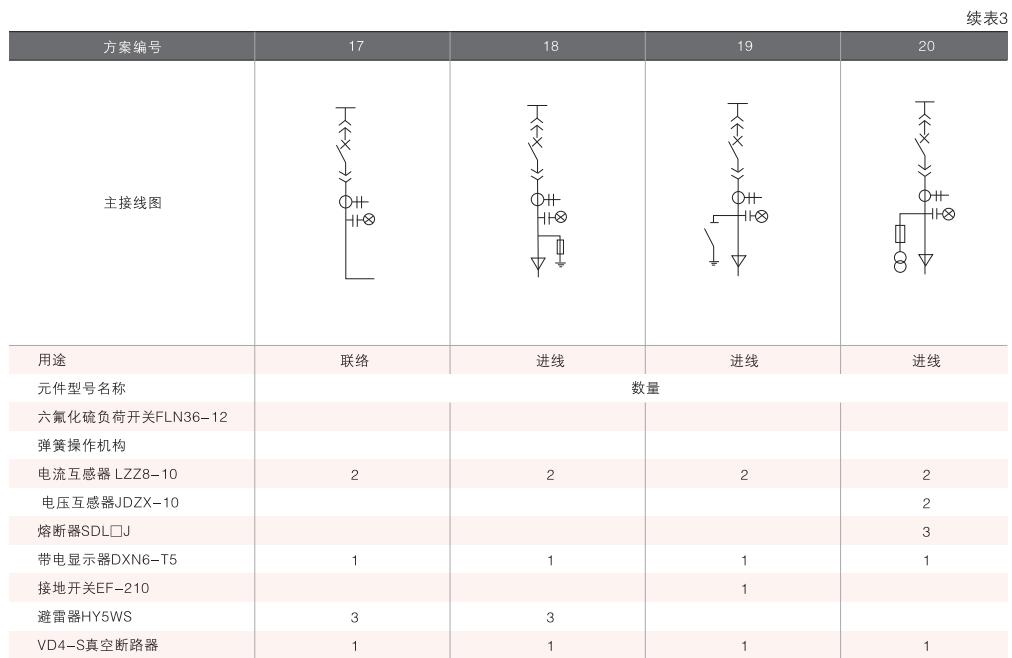

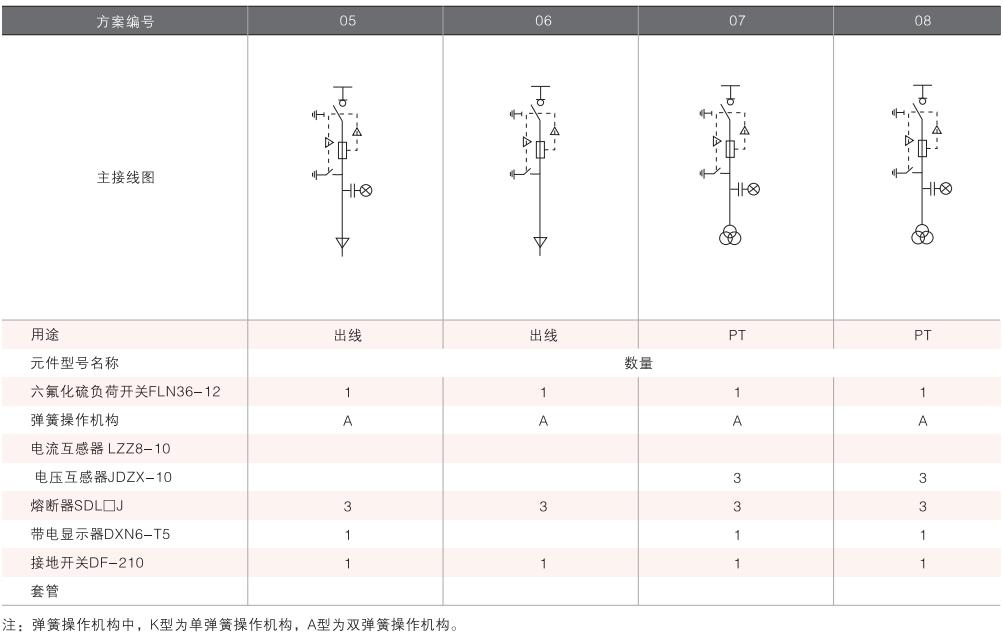

◆主電路方案、編號或主電路組合排列圖。
◆輔助電路電氣原理圖及控制回路電壓。
◆開關設備平面布置圖。
◆如需非標主電路及線路方案，可委托本公司設計、生產。
◆其它特殊使用條件。
