技術特點

　　MRG180是我公司針對恒壓供水行業開發的一款供水專用型變頻器，相對于普通供水變頻，除內置PID外新增加了時空、休眠等功能，配合我公司的供水卡使用可實現一臺變頻控制多臺水泵，實現定時輪換制。

產品技術規范

●輸入輸出特性
O輸入電壓范圍：380V±15% O輸入頻率范圍：47～63Hz
O輸出電壓范圍：0—額定輸入電壓 O輸出頻率范圍：0-400Hz
●夕|、圍接口特性
O可編程數字輸入：8路輸入
O可編程模擬量輸入：Al1和A120—1 0V/0—20mA或輸入
O繼電器輸出：3路輸出（常開常閉觸點），供水卡8路輸出（常開觸點）
O模擬量輸出：2路輸出(0/4～20mA或0/2～10V)
O通訊接口：標準RS485串行口
●技術性能特性
O控制方式：V/F控制 O過載能力：120%額定電流60s; 150%額定電流lOs
O調速比：1：100 0載波頻率：1.OK--16. OKHz
●功能特性
O頻率設定方式：數字設定、模擬設定、模擬量設定、PID設定等
O啟動、停機直流制動 0休眠換醒
O供水專用PID控制功能，也可以用在其它的PID控制場合
O可編程輸入、輸出 O跳躍頻率控制功能 O瞬時停電不停機功能
O轉速追蹤再起動功能；實現對旋轉中的電機動的無沖擊平滑起動
OQUICK/JOG功能；用戶自由定義的多功能快捷鍵
O自動電壓調整功能：當電網電壓變化時，能自動保持輸出電壓恒定
O提供多達26種故障保護功能：過流、過壓、過濕、缺相、過載等保護功能

●支持固定京戲頻泵和循環變頻泵兩種供水模式
●靈活的加、減泵控制邏輯
●多達八段時間壓力設定，可隨時間不同，更改壓力給定量
●通過輸入端子的組合有1 6段壓力給定
●休眠泵控制功能，支持靈活的休眠模式，休眠狀態下自動啟動休眠小泵，有效維持系統休眠
壓力需求，滿足休眠喚醒條件后，可自動退出休眠，并停止休眠小泵
●定時輪換控制，可有效的防止泵的銹死，并防止一臺泵始終運行，建議進行輪換的泵功率相
當，否則會引起系統壓力波動
●對排污的控制功能，通過對污水池的水位進行檢測及控制，實現污水池的水位控制
●進水池液位檢測及控制功能，能對進水池液位進行檢測，并自動控制調節泵的壓力給定量
●管網超、欠壓報警支持超、欠壓報警輸出功能，并通過可編程繼電器輸出
●可設定多達七臺泵的電機額定電流參數，對當前運行的變頻泵實現過流、過載等保護功能
●故障泵的記錄，對產生故障的泵進行自動記錄，如需清除此記錄、請使用清除故障檔案功能
●提供標準的RS485物理通訊模式，采用國際標準的Modbus通過協議進行主從通訊，電氣參數
完全符合國際標準，可實現MRV180A供水專用變頻器與上位機系統無障礙通訊

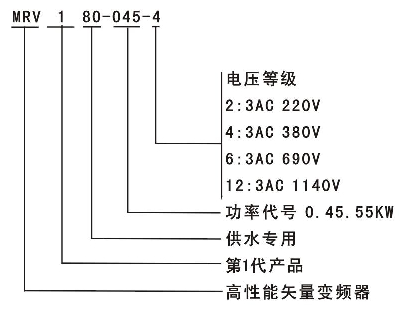

產品型號含義

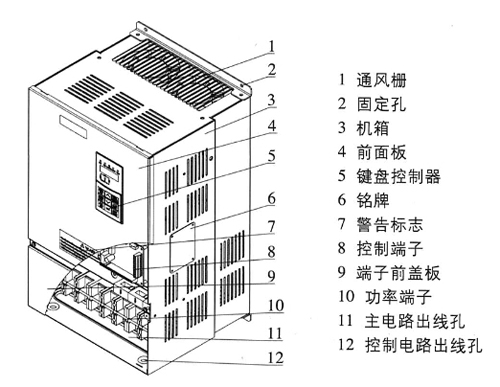

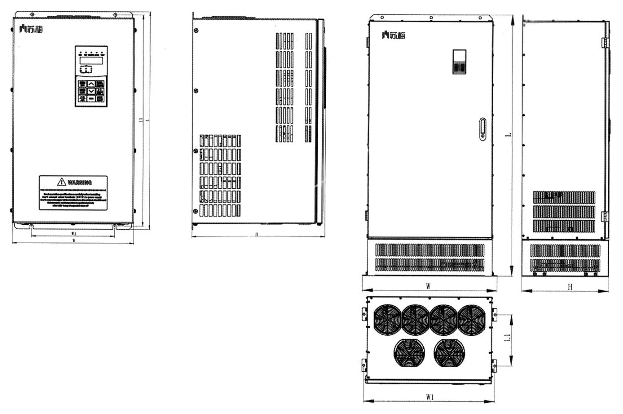

外形及安裝尺寸圖

接線端子圖

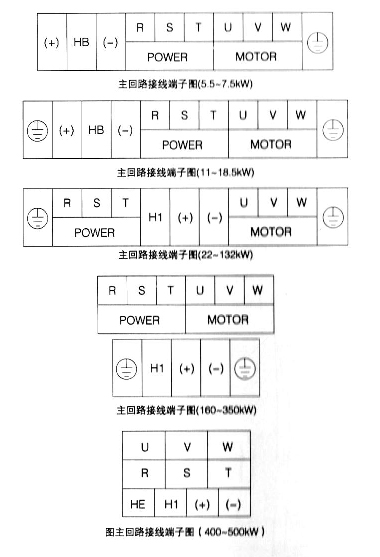

380V等級主回路端子

主回路端子的功能說明如下

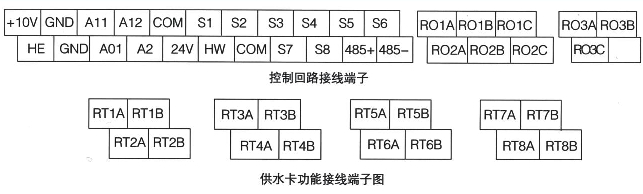

控制回路端子

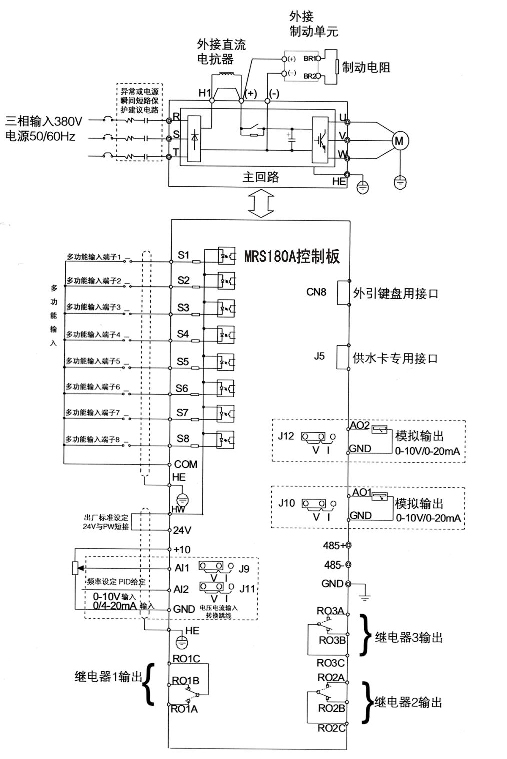

標準接線圖
