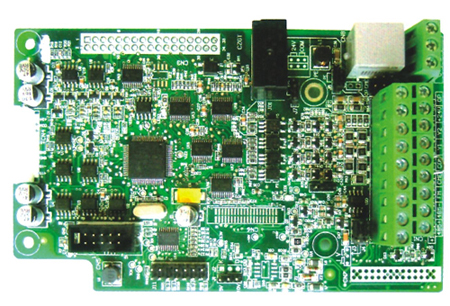

技術特點
MRG280矢量通用型變頻器是我公司基于MRS系列基礎上研發的高性能變頻器，相
比于MRG通用變頻器，性能更穩定、控制更精確、調速范圍更廣泛、保護功能更齊全
靈敏、調試簡單操作方便、通過自學習可以使電機與變頻器之間更匹配更協調，此款
軟件為目前變頻器行業先進技術之一。
產品技術規范
| 項目 | 規格 | |
基 本 功 能 | 最高頻率 | 矢量控制：0～300Hz V/F控制：0～320Hz |
| 載波頻率 | O．5KHz～16KHz可根據負載特性，自動調整載波頻率 | |
| 輸入頻率分辨率 | 數字設定：0. 01Hz | |
| 模擬設定：最高頻率xo．025% | ||
| 控制方式 | 開環矢量控制 | |
| 閉環矢量控制(FVC) | ||
| V/F控制 | ||
| 啟動轉柜 | G型機：0. 5Hz／150%P型機：0.5Hz/100% | |
| 調速范圍 | 1：100 (svc) | |
| 穩速精度 | ±0. 5% (SVC) | |
| 轉柜控制精度 | ±0.5% (SVC) | |
| 過載能力 | G型機：150%額定電流60s; 180%額定電流3s | |
| P型機：120%額定電流60s;150%額定電流3 | ||
| 轉矩提升 | 自動轉柜提升：手動轉矩提升0. 1%～30.0% | |
| V/F曲線 | 三種方式：直線型，多點型，N次方型V／F曲線 | |
| (1.2次方、1.4次方、1.6次方、1.8次方、2次方) | ||
| V/F分離 | 2種方式；全分離、半分離 | |
| 加減速曲線 | 直線或S曲線加減速方式。 | |
| 四種加減速時間，加減速時間范圍：0.0～6500．s | ||
| 直流自動 | 直流制動頻率：0. OOHz～最大頻率 制動時間：0．Os～36. Os制動動作電流：0.0%～100.0% | |
| 點動控制 | 點動頻率范圍：O.OOHz-最大頻率 點動加速時間：O.Os-6500.Os | |
| 簡易PLC、多段速運行 | 通過內置PLC或控制端子實現最多1 6段運行 | |
| 內置PID | 可方便實現過程控制閉環控制系統 | |
| 自動電壓調整(AVR) | 當電多電壓變化時，能自動保持輸出電壓恒定 | |
| 過壓過流失速控制 | 對運行期間電流電壓自動限制，防止壓跳閘 | |
| 快速限流功能 | 最大限度減小過流故障，保護變頻器正常運行 | |
| 轉矩限定與控制 | “挖土機”特性，對運行期間轉矩自動限制，防止頻繁過度跳閘，閉環矢量模式可實現轉矩控制 |
MRG280系列變頻器技術規格
| 項目 | 規格 | |
| 運行 | 出色的性能 | 以高性能的電流矢量控制技術實現異步電機和同步電機控制 |
| 瞬停不停 | 瞬時停電時通過負載回饋能量補償電壓的降低，維持變 頻器時間內繼續運行 | |
| 快速限流 | 避免變頻器頻繁的出現過流故障 | |
| 虛擬(IO) | 五組虛擬DIDO，可實現簡易邏輯控制 | |
| 定時控制 | 定時控制功能；設定時間范圍O.OMin～6500.OMin | |
| 多點及功能 | 四組電機參數，可實現四個電機切換控制 | |
| 多線程總線支持 | 支持四種現場總線；Modbus、Profibus、CANink/CAN open | |
| 命令源 | 操作面板給定、控制端子給定、串行通訊口給定、 可通過多種方式切換 | |
| 頻率源 | 1 0種頻率源：數字給予定、模擬電壓給定、模擬電流 給定、脈沖給定、串行口給定。可通過多種方式切換 | |
| 輔助頻率源 | 1 0種頻源率；可靈活實現輔助頻率微調、頻率合成 | |
| 輸入端子 | 標準：5個數字輸入端子，其中1個支持最高100KH z 的調整脈中輸入 2個模擬量輸入端子，1個僅支持0～10V電壓輸入 1個支持O～10V電壓輸入或420mA電流輸入 擴展能力 5個數字輸入端子 1個模擬量輸入端子，支持-10V～10V電壓輸入， 且支持PTlOO/PTlOOO | |
| 輸出端子 | 標準 1個高速脈沖輸出端子（可選為開路集電極式）支持 O～100KHz的方波信號輸出 1個數字輸出端子 1個繼電器輸出端子 1個模擬輸出端子，支持0～20mA電流輸出或O～10V電 壓輸出擴展能力 1個數字輸出端子 1個繼電器輸出端子 1個模擬輸出端子，支持0～20mA電流輸出或O～10V電壓輸出 | |
| 顯示與 鍵盤操 作 | LED顯示 | 顯示參數 |
| LCD顯示 | 可選件，中／英文提示操作內容 | |
| 參數拷貝 | 可通過LCD操作面板選件實現參數的快速復制 | |
| 按鍵鎖定和功能選擇 | 實現按鍵的部分和全部鎖定，定義部分按鍵的作用范圍，以防止誤操作 | |
| 顯示 鍵盤 操作 | 保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過渡保護、分 配地方保護、欠壓保護、過熱保護、過載保護 |
| 選配件 | LCD操作面板、制動組件 | |
| 環境 | 使用場所 | 室內，不受陽光直曬，無塵埃、腐蝕性氣體、可然性氣 體、油霧、水蒸氣、滴水或鹽份等 |
| 海拔調試 | 低于1l000m | |
| 環境溫度 | -10℃~+40℃（環境溫度在40℃～50℃，請降額使用） | |
| 溫度 | 小于95%PH，無水珠凝結 | |
| 振動 | 小于5.9 m/s2 (0. 6g) | |
| 存儲溫度 | -20℃～+60℃ | |
| IP等級 | IP20 | |
| 污染等級 | PD2 | |
| 配電系統 | TN，TT |
典型接線圖

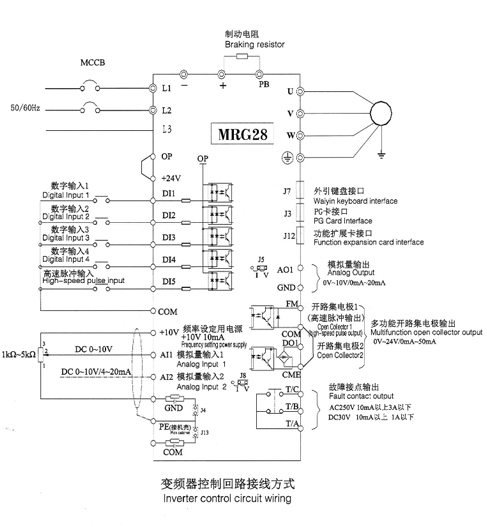

變頻器控制回路接線方式
注：所有MRG280系列變頻器控制回路接線方式一樣，上圖為三相380V變頻器接線示意圖，端子◎表示主回路端子，0表示控制回路端子。
信號輸入端子接線說明
1、Al模擬輸入端子；

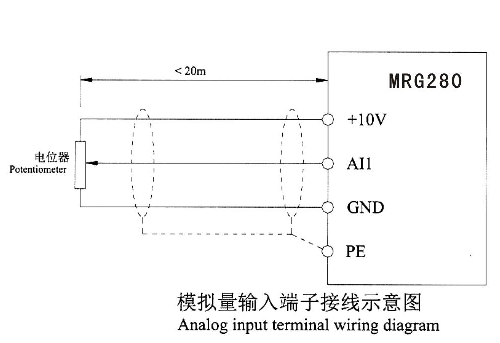

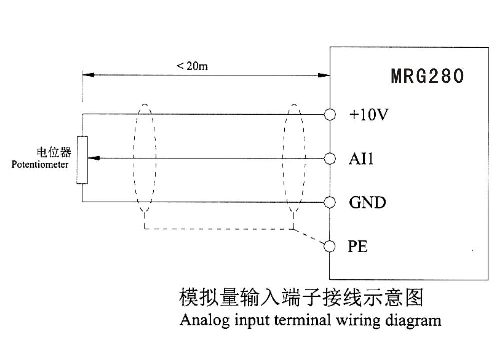

因微弱的模擬電壓信號特別容易受到外部干擾，所以一般需要用屏蔽電纜，而且配線距離盡量短，不要超過20m，如下圖左。

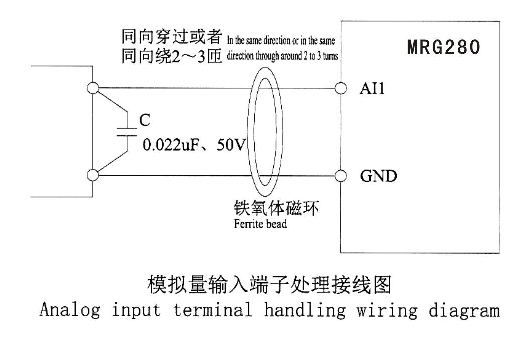

在某些模擬信號受到嚴重干擾的場合，模擬信號源側需加濾波電器或鐵氧體磁芯，如下圖
2、Dl數字輸入端子
一般需屏蔽電纜，而且配線距離盡量短，不要超過20m，當選用有源方式驅動時，需對
電源的串擾采取必要的濾波措施。建議選用觸點控制方式。
漏電接線方式

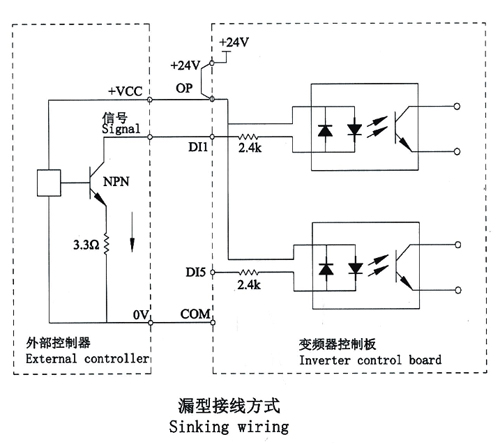

這是一種最常用的接線方式。如果使用外部電源，必須把+24V與OP間的短接片去掉，把外部電源的24V正極接在OP端子，外部電源OV經控制器控制觸點后接到相應的Dl端子。

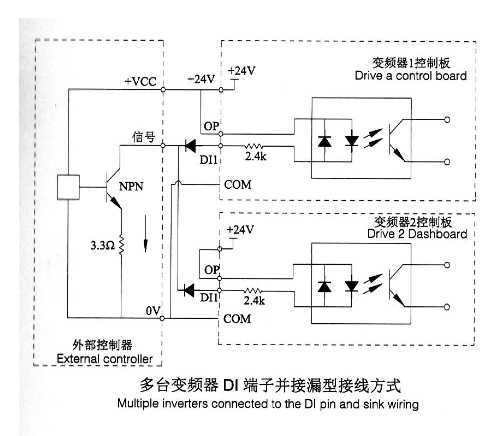

注意：此種接線方式，下同變頻器的Dl端子不能并接使用，否則可能引起Dl的誤動作；若需Dl端子并接（不同變頻器之間），則需在Dl端子處串接二吸管(陽極接Dl)使用，二極管需滿足；IF>lOmA、UF<1V，如下圖。

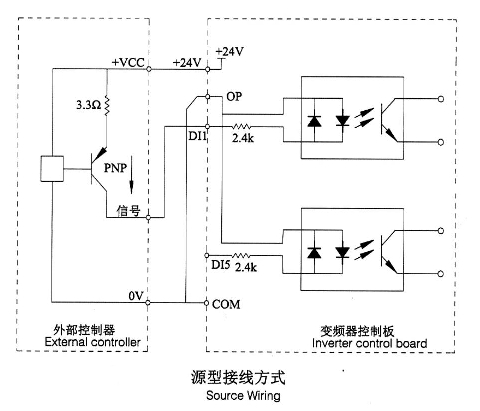

這種接線方式必須把+24V與OP之間的短路片去掉，把+24V與外部控制器的公共端接在一起，同時把OP與COM連接在一起，如果使用外部電源，必須去掉+24V與OP之間的短接片，反OP與外部電源的Ov接在一起，外部電源24V正極經外部控制器控制觸點后接入Dl相應端子控制信號輸出端子接線說明。
3、DO數字輸出端子
當數字輸出需要驅動繼電器時，應在繼電器線圈兩邊加裝吸收二極管，否則易造成直
流24V電源損壞，驅動能力不大于50mA．
注1：-定要正確安裝吸收二極管的極性。如下圖。否則當數字輸出端子時，馬上會將直流24V電源燒壞。
注2：數字輸出地CME與數字輸入地COM是內部隔離的，但出廠時CME與COM已經外部短接（此時D01默認為+24V驅動）。當D01想用外部電源驅動時，必須斷開CME與COM的外部短接。

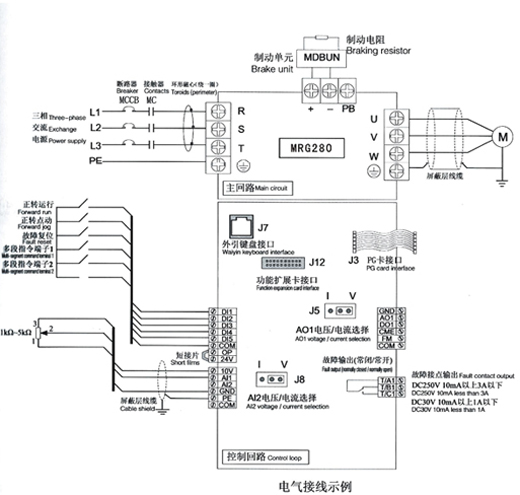

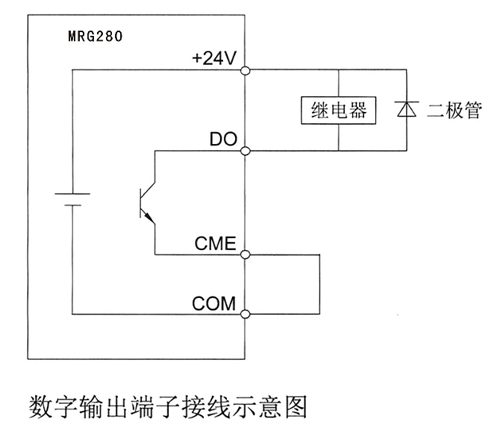

變頻器電氣接線示意圖
|
