SLS-A口剩余電流式電氣火災監控探測器是公司研發中心與臺灣XDSTECHNOLOGYCO．， LTD研發的主導產品之一，該產品技術成熟，性能穩定，已廣泛用于危險場所、高層建筑、公共場所及住宅樓宇的單元供電系統。

產品技術說明

SLS產品執行的標準和規范

　　GB14287。2-2005《剩余電流式電氣火災監控控探測器》
　　GB13955-2005《剩余動作電流保護裝勢置的安裝和運行》
　　GB50045-2005《電氣火災監控系統》
　　GB50016-2006《建筑設計防火規范》
　　B14048. 2-2001《低壓開關設備和控制設備低壓斷路器》
　　本產品的用途和特點，本產品運用于危險場所、高層建筑、公共場所及住宅樓宇的單元供電系統。如加油站、各種危險品倉庫、醫院、各種營業廳、展示廳、商場、賓館、飯店、圖書館、寫字樓、電信郵政大樓、機房、重要房間、財貿金融、廣播電視、重要部門及人員密集的建筑、娛樂場所和政府機關個事業單位的辦公樓等場所的用電系統。可有效的保障安全用電和防止電氣火災的發生。通過消防監視點感煙器、感溫器、易燃易爆有害氣體探測器等消防設施的輸出觸點與本監控探測器的接口相連。一旦接收到傳感器的信號，監控探測器立即切斷該區域的電源，并發出聲，光報警信號，防止事態的擴大與惡化。本監控探測器可單獨使用或裝于配電柜中使用。也可以多個監控探測器組網使用，小電流等級的產品也適合別墅與家庭小范圍用戶使用。本監控探測器不能使用在有粉塵及導電塵竣、腐蝕性、易燃易爆等有害氣體及雨雪侵襲的地方和場所。

產品型號及類型說明

說明：1、SLS系列剩余電流監控探測器有分體式(A1型、A8型)
　　　2、分休式剩余電流監控探測器，線路保護執行元件（斷路器）和互感器分別獨立安裝，A1監控的線路為1路，A8路可以控制1-8路。

分體式剩余電流監控探測器使用說明

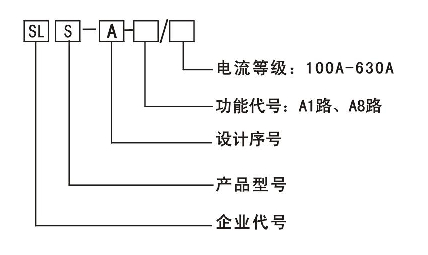

1、型號說明
說明：SLS-A1監控的線路為1路、SLS-A8可以控制1-8路；

2、功能和技術參數
2.1、漏電保護； (漏電電流保護值可在50 mA-1000mA任意設置，主要漏電電流設定
值在200mA-800mA之間，步進1mA)

2.2、三相負載電流提示：
2.3、故障記憶和查詢； （最多256個故障記憶內部儲存可達1 2個月以上）
2.4、監控線路故障類別提示；
2.5、過載／短路保護； （過載電流保護值可在5A-1000A任意設置，1000A以上
可以特別訂制）
2.6、欠壓／過壓保護； （按需要設置）
2.7、溫度測控保護： （測控溫度值50℃-150℃任意設置）
2.8、具有與開關量輸出式感煙或感溫探頭、可燃性氣體探測器等聯動控制；
2.9、具有與消防控制中心聯動功能，故障時可以實現消防遠程切斷所監控負
載線路電源，具有分別向消防控制中心輸出的故障報警信號和切斷所監控負載線
路電源時的反饋信號；
2. 10、具有遠程測試漏電互感器及其工作回路的功能；
2. 11、具有與電腦通訊和遠程監控的功能和用電腦進行的本設備故障的測監
功能；
2. 12、具有強大的設備自檢功能；
2. 13、具有同時監控1-4路的能力；
2. 14、使用大屏幕液晶屏顯示，所有測量值、工作狀態、故障情況都可在液
晶屏上顯示出來；
2. 15、漏電報警聲響≥75db：（漏電報警為持續鳴響，其余故障為斷續鳴響）
2. 16、環境溫度-40℃-+80℃
2. 17、相對濕度10%-90%
2. 18、海拔高≤2500m
2. 19、外形127（寬）×72（深）
3、分體式剩余電流監控探險測器端子圖和外接線路圖

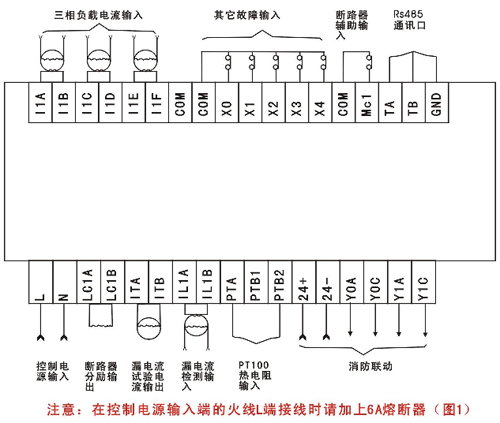

3. 1. 1A1型（單路型）端子排布圖： （圖1）：

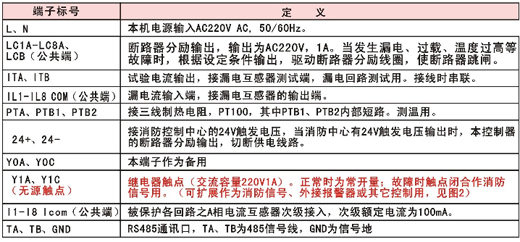

3.1.2、A1型（單路型）端子定義

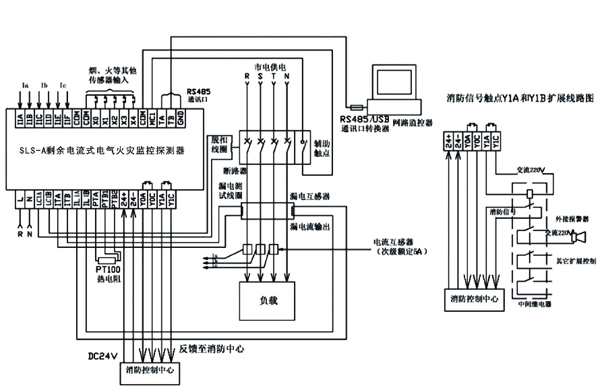

3. 1.2、A1型（單路型）接線示意圖：

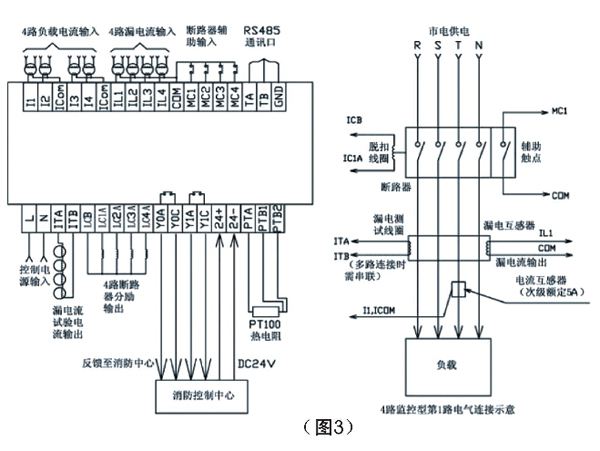

3.2.1 A8型（單路型）接線示意圖：(圖3)

3.2.3、A8型（8路型）端子定義

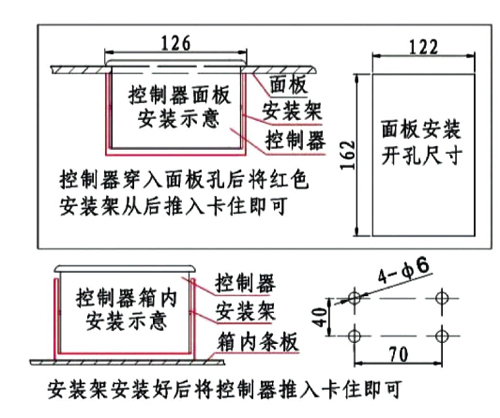

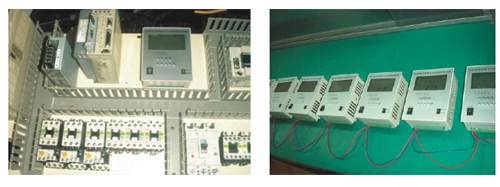

3.2.4、A8型（8路型）安裝

SLS型系列產品60℃高溫老化室72小時老化中

3. 4.1、A1 2型（單路雙溫度監控型）說明

本型的主要功能同SLS-A1型，只是在SLS-A1的基礎上增加了一路溫度檢測單元,主要用于在控制柜內需要一路柜體內部溫度監控保護和另一路負載回路（木牌或電纜）溫度的監控保護。端子排布圖和接線示意圖如SLS-A1型。

3. 5.1、A8 2型（雙路雙剩余電流監控設定型）說明
本型的主要功能同SLS-A1型，在SLS-A1的基礎上增加了一路剩余電流預報警單元和一
路剩余電流分勵單元，主要用于在控制柜內某一路負載回路的剩余電流的二段監控保護，線路剩余電流超過第一段的剩余電流設定值時只報警無分勵輸出，當線路剩余電流超過第二段的剩余電流設定值時報警并分勵回路斷路器。端子排布圖和接線示意圖如SLS-A8型

四、組合式剩余電流監控探測器試用說明

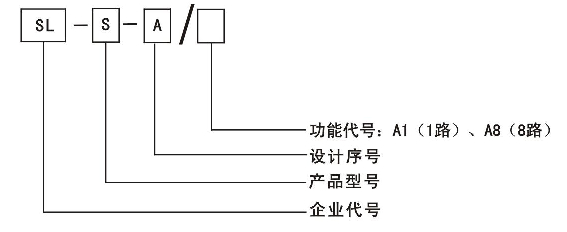

1、型號說明

四、組合式剩余電流監控探測器試用說明

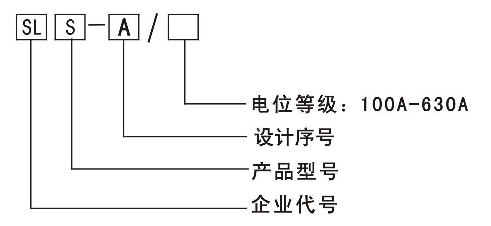

1、型號說明
2、功能和技術參數
2.1、漏電保護； （漏電電流保護值可在50mA～1000mA任意設置，主要漏電電流設定
值在200mA-800mA之間）
2.2、三相負載電流提示；
2.3、故障記憶和查詢； （最多256個故障記憶內部存儲可達1 2個月以上）
2.4、監控線路故障類別提示；
2.5、過載／短路保護； （過載電流保護值可在5A～1000A任意設置，1000A以上可以特
別訂制）
2.6、欠壓／過壓保護； （按需要設置）
2.7、溫度測控保護； （測控溫度值50℃～150℃任意設置）
2.8、具有與開關量輸出式感煙或感溫探頭、可燃性氣體探測器等聯動控制；
2.9、具有與消防控制中心聯動功能，故障時可以實現消防遠程切斷所監控負載線路
電源，具有分別向消防控制中心輸出的故障報警信號和切斷所監控負載線路電源時的反饋
信號；
2. 10、具有遠程測試漏電互感器及其工作回路的功能；
2. 11、具有與電腦通訊和遠程監控的功能和用電腦進行的本設備故障的測監功能；
2. 12、具有強大的設備自檢功能。
2. 13、使用大屏幕液晶屏顯示，所有測量值、工作狀態、故障情況都可在液晶屏上顯
示出來：
2. 14、具有短路保護功能，分?jǐn)嗄芰Π此x型的斷路器參數值；
2. 15、漏電報警聲響≥75db
2. 16、環境溫度-40℃~+80℃
2. 17、相對濕度10%～90%
2. 18、海拔高度≤2000m（按所選斷路器參數值）

五、SLS-A口型剩余電流監控探測器參數設置方法見產品
使用說明書

五、SLS-A口型剩余電流監控探測器參數設置方法見產品
使用說明書
六、專用型零序電流互感器試用說明和特點
與SLS型剩余電流監控探測器相配套的專用型零序電流互感器是由臺灣XDS TECHNOLOGY
c0．，LTD專有技術制造的，它具有以下特點：
1、輸入輸出特性曲線線性度好；
2、采用新型的磁體，保證感應轉換的極佳線性和速率；
3、外殼為具有韌性的高強度FL阻燃工程絕緣材料；
4、使用了帶有測試線圈(testl or test2)的四芯線方式，必要時可以在主機上進行
零序保護回路的可靠性測試；
5、安裝靈活，可以柜內固定安裝亦可隨電纜安裝。
電纜安裝式 銅排安裝式 額定電流(A) 斷路器極數
內徑65mm 矩形孔32X40225及以下3P或4P
內徑80mm 矩形孔45X20250及以下3P或4P
內徑lOOmm矩形7L45X20400及以下3P或4P
注意：a、安裝時PE線不能穿過零序電流互感器內孔；
b、接線時注意檢測線(ILIA、ILIB)和試驗線(ITA、ITB)
的區別，并將其連接到控制器相應的線號端子上。

七、產品的軟件系統和說明
（詳見SLS型剩余電流監控探測器軟件系統使用說明）
八、SLSJ（蘇梅電氣）產品特點說明
1、主要技術為臺灣XDS公司提供；
2、主芯片和關鍵器件由臺灣XDS公司提供；
3、顯示屏采用先進的進口大屏高清晰LCD;

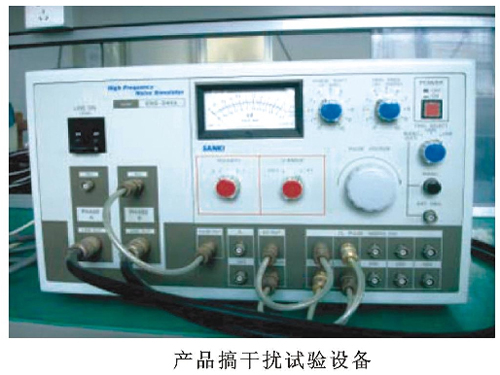

4、機內采用了PM高精度開關電源和抗干擾閉環設計技術；
5、在SLS-A4多路監控型中采用了國內唯一的多路電流同時監控的技術；
6、采用了可自行檢測的剩余漏電互感器；
7、與國內同類產品相比具有的優勢：

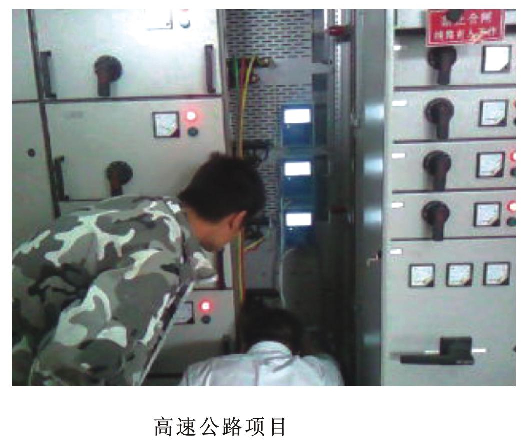

九、SLS系列電氣設計實例參考
