MRG負荷隔離開關與刀開關

您的位置：首頁 >> 產品展示 >> MRG負荷隔離開關與刀開關

開啟式大電流刀開關 MRHD13系列

適用范圍

　　MRHD系列單投刀開關適用于交流50Hz、額定電壓至380V、直流至220V，額定電流至3000A的成套配電裝置中，作為不頻繁地手動接通和分?jǐn)嘟弧⒅绷麟娐坊蜃鞲綦x開關用。其中：

　　1.1中央手柄式的單投刀開關主要用于變電站，不切斷帶有電流的電路，作為隔離開關之用。
　　1.2側面操作手柄式刀開關，主要用于動力箱中。
　　1.3中央正面杠桿操作機構刀開關主要用于正面操作、后面維修的開關柜中，操作機構裝在正前方。
　　1.4側方正面操作機構式刀開關主要用于正面操作、前面維修的開關柜中，操作機構可以在柜的兩則安裝。
　　1.5裝有滅弧室的刀開關可以切斷電流負荷，其他系列刀開關只作隔離開關使用。本產品符合GB14048. 3-2002標準。

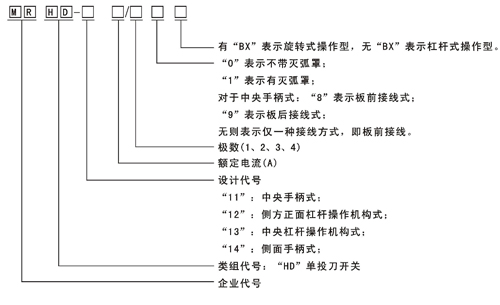

型號及含義

特性

額定電壓為交流380V、直流220。
額定電流為1 00、200、400、600、1 000、1 500、2000、3000A。
主要技術性能參數（見表1）

額定電流(A)		100	200	400	600	1000	1500	2000	3000
通斷能力(A)	AC 380V. cosφ=0. 72~0.8	100	200	400	600	1000	1500
通斷能力(A)	DC T=O. 01~0. 01 IS 220V	100	200	400	600	1000	1500
機械壽命（次		10000	10000	10000	5000	5000	5000	3000	3000
電壽命（次）		1000	1000	1000	500	500	500	300	300
1S短時耐受電流(kA)		6	10	20	25	30	40	50	50
動穩定電流峰值(kA)	杠桿作式	20	30	40	50	60	80	100	100
動穩定電流峰值(kA)	手柄式	15	20	30	40	50
操作力(N)		≤300	≤300	≤400	≤400	≤450	≤450	≤450	≤450

3.4正常工作條件和安裝條件（見備注）

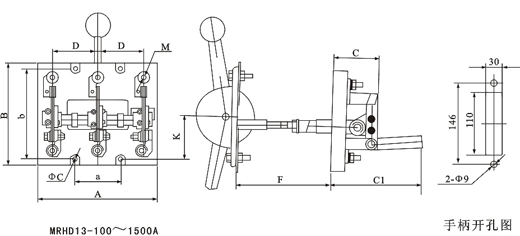

外形與安裝尺寸

型號		外形尺寸						安裝尺寸
型號		A	B	C	C1	D	F	a	b	Φc	K	M
MRHD13-100	2極	190	190	80	160	80	250	160	160	Φ7	82	M8
	3極	210	190	80	160	80	250	80	160	Φ7	82	M8
	4極	290	190	80	160	80	250	160	160	Φ7	82	M8
MRHD13-200	2極	190	190	80	160	80	250	160	160	Φ7	82	M8
	3極	210	190	80	160	80	250	80	160	Φ7	82	M8
	4極	290	190	80	160	80	250	160	160	Φ7	82	M8
MRHD13-400	2極	220	205	92	180	90	250	180	160	Φ7	88	M12
	3極	240	205	92	180	90	250	90	160	Φ7	88	M12
	4極	330	205	92	180	90	250	190	160	Φ7	88	M12
MRHD13-600	2極	240	300	100	188	100	250	200	160	Φ9	82	M16
	3極	270	300	100	188	100	250	100	160	Φ9	82	M16
	4極	370	300	100	188	100	250	200	160	Φ9	82	M16
MRHD-T3=1000	2極	280	315	116	226	120	250	240	160	Φ9	78	2-M12
	3極	325	315	116	226	120	250	120	160	Φ9	78	2-M12
	4極	450	315	116	226	120	250	240	160	Φ9	78	2-M12
MRHD-13=1500	2極	310	355	125	238	130	250	260	160	Φ11	78	4-M12
	3極	360	355	125	238	130	250	130	160	Φ11	78	4-M12
	4極	490	355	125	238	130	250	260	160	Φ11	78	4-M12

型號	約定發熱電流A	A	B	C	D	E	F	H	a	b	φ M	φ n
MRHD13	2000	502	192	350	100	161	179	215	50	30	11	13
MRHD13	3000	602	195	394	119	161	200	245	69	40	13	17

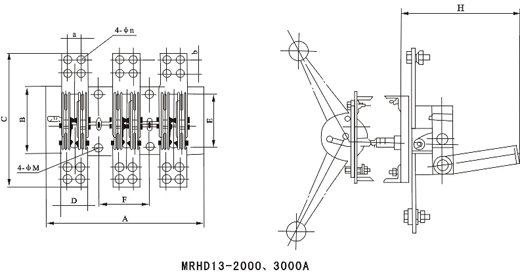

外形與安裝尺寸

備注

正常工作條件和安裝條件

1、周圍空氣溫度不高于+40℃，不低于-5℃。
2、安裝地點的海撥不超過2000m。
3、濕度：
最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的
相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采用特殊的措施。
4、周圍環境的污染等級為3級。
5、開關應安裝在無顯著搖動、沖擊振動和沒有雨雪侵襲的地方，同時安裝地點應無
爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。
