適用范圍
MRMIL系列帶剩余電流保護斷路器（以下簡稱”斷路器”），主要適用于交流50Hz，額
定電壓為400V，額定電流至630A的配電網絡中，用來對人提供間接接觸保護，也可用來
防止因設備絕緣損壞，產生接地故障電流而引起的火災危險，并可用來分配電能和保護線
路及電源設備的過載和短路，還可作為線路的不頻繁轉換和電動機不頻繁啟動之用。
本斷路器在三相電源任缺一相的情況下都能正常工作。

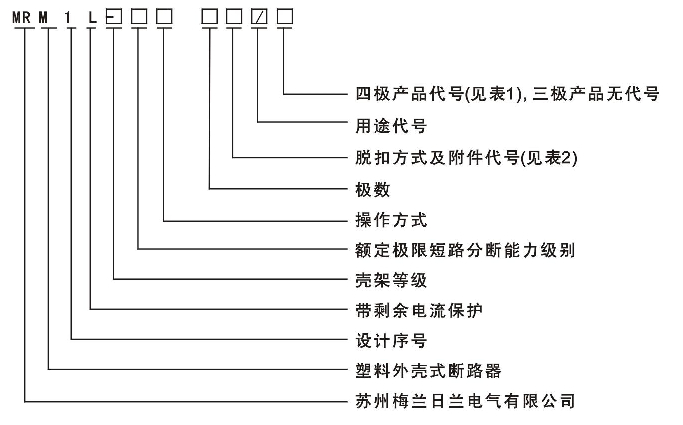

型號及其含義

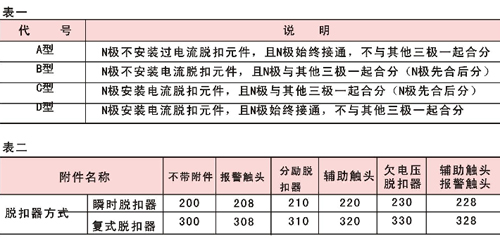

注：1）配電用斷路器無代號，電動機保護用斷路器以2表示。
2)手柄直接操作無代號，電動操作用P表示，手柄操作用Z表示。
3)M：較高分?jǐn)嘈停琀：高分?jǐn)嘈汀?/p>
結構特征
本系列斷路器系電子式電流動作型漏電保護器。主要部件有：主開關（包括過電流脫扣器），零序電流互感器，電子放大部件，漏電脫扣器，試驗裝置，全部零部件均裝于一個塑料外殼中。
MRMIL斷路器外形體積與MRM1塑料外殼式斷路器規格相同，安裝具有較好的互換性；其額定剩余動作電流1△n及最大斷開時間根據實際情況現場可調。

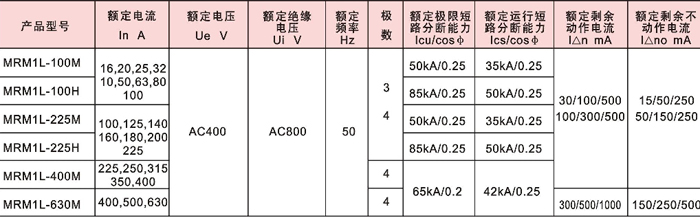

主要技術參數

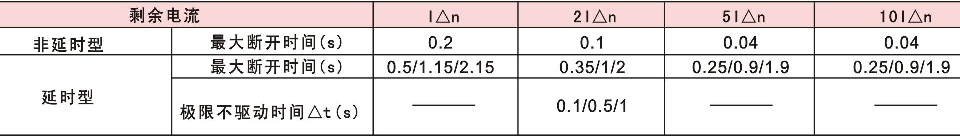

剩余電流保護動作時間

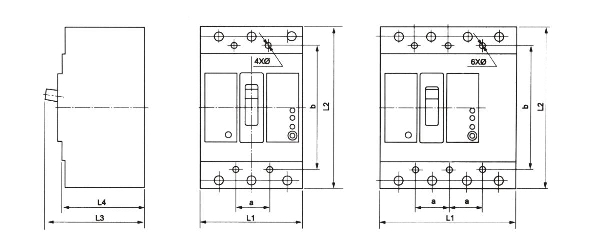

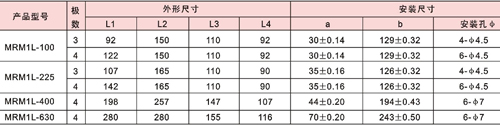

外形及安裝尺寸
訂貨須知
訂貨時必須寫明：產品名稱、型號、規格、極數、脫扣方式及附件名稱、保護特性、額定電流、額定剩余動作電流，訂貨數量。
例如：訂MRMIL-400，四極B型配電保護用斷路器，復式脫扣器，額定電流400A，額定剩余動作電流300A，共100臺。
應寫為MRMIL-400/43008 400A，300mA，100臺
對斷路器有特殊要求可與廠家協商解決。
|
