適用范圍

　　MRB20-32小型斷路器主要用于交流50Hz或60Hz，額定電壓230V，額定電流至32A的線路中過載、短路保護，同時也可以在正常情況下作為線路的不頻繁轉換之用，尤其適用于工業和商業的照明配電系統。

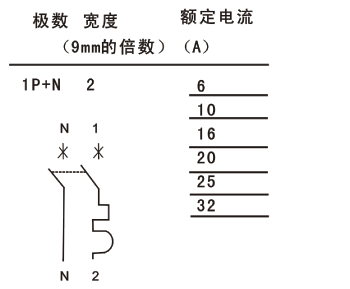

型號及含義

結構特點

a、產品體積小，結構緊湊；
b、產品殼體和部分功能件均采用高阻燃，耐高溫、耐沖擊塑料制成；
c、產品直接帶零線安裝，避免零線接線錯誤潛在的觸電危險；
b、產品采用最新電路設計和高性能元件，在沖擊電流和浪涌過電壓時，j
強的承受能力，不引起誤動作；
e、產品采用導軌安裝，方便省時；

技術參數MRB20-32 C型

額定電流：6，10，1 6，20，25，32A (30℃時)
額定電壓：230VAC
分?jǐn)嗄芰Γ?500A (IEC60898-1 GB10963-1標準)
機械壽命：不低于10000次（斷一通）
脫扣特性：口C型曲線： (5—10) In瞬時脫扣
抗?jié)駸嵝裕?br />2類(溫度55℃時，相對溫度為95%)
接線：
采用帶夾箍的接線端子，適用于1 0mm12及以下硬導線
符合標準：I EC60898-1 GB10963-1

用途

提供高水平的對地泄漏電流保護，同時提供過載和
短路保護之用，并可作線路的不頻繁轉之用。
口對間接接觸提供保護
口對直接接觸提供補充保護
口對電器設備的絕緣故障提供保護
口對過電壓故障提供保護（此功能需訂制）

技術數據

相線+中性線保護
額定電流： (30℃)6A，lOA，16A，20A，25A，32A
額定電壓：230V
分?jǐn)嗄芰Γ?500A (IEC61009及GB1691 7.1)
過電壓脫扣值為280V±5%
對地漏電動作電流：30mA，AC類
電子式漏電保護濾波裝置，能防止瞬時電壓（照
明，其它設備的線路干擾）和瞬時電流（如容性
大的負載線路）引起的誤動脫扣。

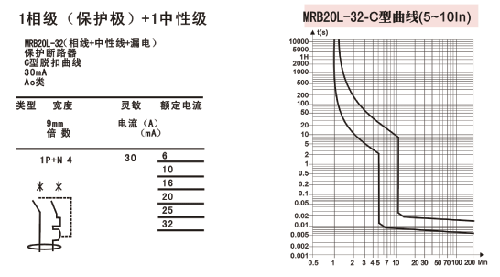

脫扣特性

口C型：5至10ln瞬時脫扣：
口接線：10mm及以下的導線：

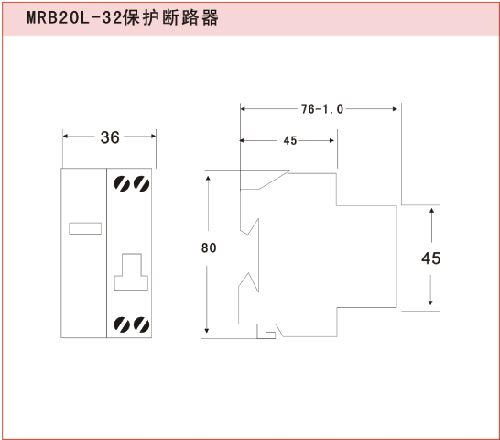

口寬度：36mm2(4倍模數)；
口漏電脫扣指示在裝置正面：
口產品符合IEC61009及GB16917.1 GB16917. 22標準

應用指南

每月按壓一次試驗按鈕，檢查漏電保護裝置的動作：
當漏電保護裝置動作時，裝置的正面有紅色的機械指示：
當重新閉合斷路器時，漏電保護裝置自動復位
