適用范圍
MRB65LE-50系列漏電斷路器適用于交流50/60Hz額定電壓單極兩線，兩級230V，三極、三極四線、四級400V，額定電流至50A線路中，當人身觸電或電網泄漏電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全，同時可以保護線路和電動機的過載或短路，亦可作為線路的不頻繁轉換及電動機的不頻繁起動之用。
本產品符合：l EC61 009-1和GB16917.1 GB16917. 22標準

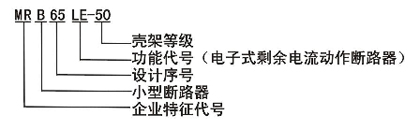

型號及其含義
主要規格及技術參數
主要規格
按額定電流分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A。
按額定剩余動作電流分：0. 03A、0.1、0.3。
按極數和電流回路分；
單極兩線剩余電流動作斷路器；
兩極剩余電流動作斷路器；
三極剩余電流動作斷路器；
三極四線剩余電流動作斷路器；
四極剩余電流動作斷路器。
按瞬時脫扣器的型式分：C型(51 n—l01 n)、D型(1 0I n～1 4l n)
技術參數
額定短路能力lcn
額定電流 | 極數 | 額定電壓（V） | 額定短路分段電流（A） | 功率因素COSΦ | 備注 |
1-40A | 1 | 1P+N、2P、3P、3P+N、4P | 6000 | 0.65～0.7 | C型 |
50-63A | 1.5 | 4500 | 0.75～0.8 | D型 |
額定剩余接通和分?jǐn)嗄芰△m：2000A
額定剩余不動作電流l△no:0.51△n：
剩余電流動作分?jǐn)嗟臅r間
In（A） | I△n（A） | 剩余電流(1△)等于下列值時的分?jǐn)鄷r間 | ||||
I△n | 2△n（A） | 5A、，10A. 20A. 50A. 100A. 200A | I△t | |||
1-63A | 0.03、0.1、0.3 | 0.3 | 0.15 | 0.04 | 0.04 | 最大分段時間 |
注：a、5A、10A、20A、50A、100A、200A、500A的試驗對大于過電流瞬時掊扣范圍下限的電流值不進行試驗。b、在l△t等于C型和D型的過電流瞬時脫扣范圍下限的電流時進行試驗
過電流保護特性
序號 | 脫扣器額定電流(A) | 起始狀態 | 試驗電流 | 規定時間 | 預期結果 | 備注 |
1 | 1～63 | 冷態 | 1. 13ln | t>=th | 不脫扣 | |
2 | 1～63 | 緊接著前項試驗后進行 | 1. 45ln | t<lh | 脫扣 | 電流在5s內穩定地上升至規定值 |
3 | In<=32 | 冷態 | 2. 55ln | 1s<t<60s | 脫扣 | |
In>=32 | 冷態 | 2. 55ln | 1s<t<120s | 脫扣 | ||
4 | 1～63 | 冷態 | 5ln | t>=0.1 | 不脫扣 | C型 |
1～63 | 冷態 | 10ln | t<0.1s | 脫扣 | C型 | |
1～63 | 冷態 | 10ln | t>=0.1 | 不脫扣 | D型 | |
1～63 | 冷態 | 14ln | t<0.1s | 脫扣 | D型 |
機械電氣壽命
電氣壽命：4000次，COSΦ=O. 85～0.9
機械壽命：10000次，
操作頻率：In≤25A，240次／小時：In>25A，1 20次／小時。
絕緣耐沖擊電壓性能
各極連接在一起與中性極之間能承受峰值為6000V的沖擊電壓：
各極與中性極連接在一起和金屬支架之間能承受峰值為8000V的沖擊電壓：
剩余電流動作斷路器在峰值電流為200A +'oo%沖擊電流和峰值電壓為2.5 ~/7Un
浪涌過電壓具有承受能力，且不引起誤動作。

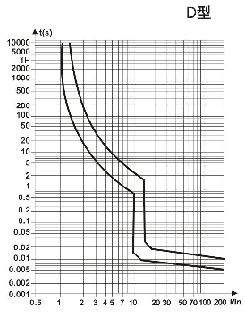

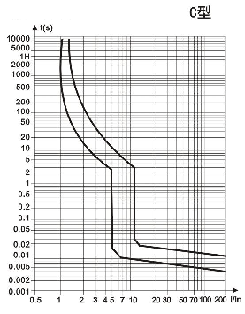

脫扣特性曲線
結構特點
MRB65LE-50系列漏電斷路器由MRB65-63高分?jǐn)嘈⌒蛿嗦菲骱吐╇娒摽燮髌囱b而成，漏電斷路器系電流動作型電子式漏電斷路器，主要由零序電流互感器，電子組件板，漏電脫扣器及帶有過載和短路保護的斷路器組成

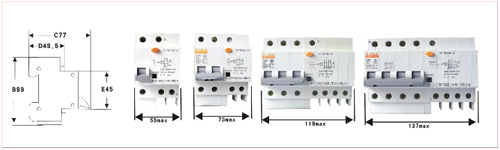

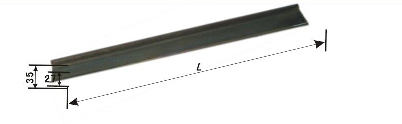

外形及安裝尺寸 MRB65LE-50安裝尺寸
型號 | 外形尺寸 | ||||
A | B | C | D | E | |
MRB65LE/1P | 55±1.0 | 99 | 77 | 49.5 | 45 |
MRB65LE/2P | 73±1.0 | 99 | 77 | 49.5 | 45 |
MRB65LE/3P | 105±1.5 | 99 | 77 | 49.5 | 45 |
MRB65LE/3P+N | 119±1.75 | 99 | 77 | 49.5 | 45 |
MRB65LE/4P | 137±1.75 | 99 | 77 | 49.5 | 45 |
|
